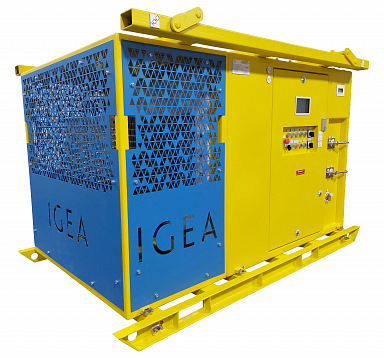

Станция управления рудничная нормальная с преобразователем частоты СУ-РН ПЧ

Назначение и область применения

Станции управления с преобразователями частоты (далее - станции) предназначены для:

  • изменения частоты и напряжения силовой цепи;

  • управления процессами пуска и останова;

  • регулирования скорости;

  • обеспечения защит и блокировок трехфазных электродвигателей переменного тока, в частности для приводов с частыми разгонами, торможениями и изменениями направления вращения:

  • приводы ленточных и скребковых конвейеров;

  • приводы насосов;

  • приводы вентиляторов;

  • лектровозный транспорт и др.

Станции предназначены для эксплуатации в сетях с напряжением 660-1140 В, в том числе в подземных горных выработках рудников и шахт, опасных по рудничному газу и/или горючей пыли. Могут изготавливаться в рудничном нормальном и взрывозащищенном исполнениях.

Станции оснащены следующими видами защит:
  • токовой защитой от перегрузки и короткого замыкания каждого отвода, уставки которых рассчитываются, исходя из номинального тока электродвигателя;

  • от подачи напряжения на электродвигатели при снижении сопротивления изоляции в отходящих отводах ниже требуемого значения (30 или 100 кОм);

  • от недопустимого перегрева приводных электродвигателей;

  • от обрыва и увеличения сопротивления заземления (при установке станции и электродвигателя на подвижном объекте).

Особенности

Основная особенность станции — система воздушного охлаждения преобразователя частоты для всего диапазона предлагаемых мощностей. Сегодня на рынке взрывозащищенных преобразователей частоты в основном предлагается оборудование с водяным охлаждением. Такое исполнение существенно увеличивает стоимость оборудования и вызывает ряд эксплуатационных трудностей (необходимость обслуживания насосов, прочистки фильтров и водопровода, контроля и управления давлением в контуре охлаждения, появление со временем возможных подтеков). Реализованная в станции система воздушного охлаждения не вызывает ни одной из перечисленных проблем, она не требует обслуживания в течение всего срока эксплуатации оборудования.

Сферы применения и основные преимущества станций:
  • в электроприводах ленточных конвейеров;

  • в электроприводах скребковых конвейеров.

Основные технические данные

Наименование параметра

Значение

Спецификация

660В

1140В

Питание

Напряжение питания

560 ~760 В

970 ~ 1310 В

Частота питания

47-63 Гц

47-63 Гц

Номинальная мощность

55 — 500 кВт

110 — 630 кВт

Номинальный выходной ток

63 — 540 А

73 — 400 А

Охлаждение

воздушное

воздушное

Режим работы



2-квадрантный

4-квадрантный





Режим управления

Векторное (VC), векторное без датчика скорости (SVC), режим U/f

Режим U/f

Линейный, многоточечный тип и кривая напряжения-частоты

Источник управления

Панель, дискретные входы-выходы, по сети

Источник заданного значения скорости

Цифровой сигнал, аналоговый сигнал, сигнал повторяющейся частоты, сигнал по сети, сигнал с ПЛК, сигнал ПИД-регулятора и т.д.

Все режимы могут совмещаться и переключаться.

Баланс мощностей

Связь ведущий-ведомый (Master-Slave)

Стойкость к перегрузкам

150% от номинального тока: 60 с

180% от номинального тока: 10 с

Диапазон скоростей

1:100 (SVC), 1:1000(VC)

Точность контроля скорости

±0,5% от максимальной скорости (SVC),

±0,1% от максимальной скорости (VC)

Цифровая настройка: 0,01Гц

Разрешение по частоте

Аналоговая настройка: 0,1%* Максимальная частота

Характеристики

управления

Режим разгона/торможения

Линейный или по S-образной кривой,

4 группы времени разгона/торможения

Толчковый режим

Частота толчков: от 0,0Гц до максимальной частоты на выходе.

Время ускорения или замедления толчков: 0-3600,0 с

Встроенная функция технологического

ПИД-регулятора

Доступна система управления замкнутого контура

Автоматический регулятор напряжения промежуточного контура

Поддерживает постоянное напряжение в промежуточном контуре при изменении сетевого напряжения

Источник заданного значения момента

С панели управления, входного аналогового сигнала, по сети

Защитные функции



Более 30 защитных функций таких как превышение по току, перенапряжение, падение напряжения в сети, перегрев, обрыв фазы, защита от короткого замыкания, перегрузки и др.

Интерфейс управления

Цветная с функцией архивирования ошибок и предупреждений, черно-белая, выносной пульт управления

Связь

Протокол связи

PROFIBUS, MODBUS, CAN, Ethernet

Маркировка взрывозащиты

РВ Ex d[ia] I — СУ-РВ ПЧ; РН2 [Ex ib Mb]I — СУ-РН ПЧ

Степень защиты оболочкой

IP 54

Условия окружающей среды

Температура

-10о ~ +50оС

Высота над уровнем моря

До 1000 м без изменения рабочих характеристик

Влажность

5%~95% без образования конденсата
