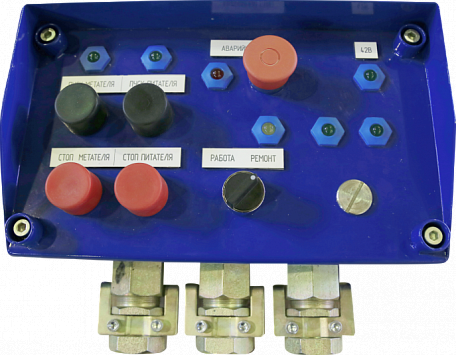

Пульт управления рудничный взрывозащищенный ПУ-РВ

Пульт управления рудничный взрывозащищенный ПУ-РВ

Скачать каталог продукции IGEA

Назначение и область применения

Пульты управления рудничные взрывозащищенные ПУ-РВ (далее - пульт) предназначены для дистанционного управления электроприводами горных машин, подключенных к силовым цепям станций управления (компактных станций) любого типа, в частности для управления закладочными комплексами селективных лав.

Пульт применяется для работы в подземных горных выработках рудников, в том числе соляных, опасных по газу (метану) и пыли, в которых предусматривается применение электрооборудования во взрывозащищенном исполнении.



Пульт предназначен для работы в следующих условиях:

  • подземные горные выработки рудников, шахт и их наземные строения, опасные по рудничному газу и/или горючей пыли;

  • окружающая среда содержит взрывоопасную смесь I категории (метан на подземных работах) и соляную пыль в воздухе, агрессивную к металлам;

  • климатическое исполнение УХЛ, категория размещения 5;

  • температура окружающей среды от минус 5°С до плюс 35°С;

  • относительная влажность воздуха (98±2)% при температуре окружающей среды (25±2)°С;

  • атмосферное давление (99,75±13,3) кПа;

  • запыленность воздуха не более 1500 мг/м3;

  • вибрация места установки с частотой до 25 Гц и ускорением до 1g;

  • группа условий эксплуатации в части воздействия механических факторов – М6;

  • отсутствие резких толчков и ударов;

  • рабочее положение в пространстве – не регламентируется.



Пульт обеспечивает:

  • управление двумя машинами (механизмами) посредством раздельных кнопок "Пуск" и "Стоп";

  • световую сигнализацию о режимах работы и состоянии машин (механизмов);

  • формирование команд «Пуск», «Стоп», «Аварийный стоп» с помощью кнопок управления.



Основные технические данные

Наименование параметра

Значение

Максимальное входное напряжение Ui, В

25

Максимальный входной ток li, мА, не более

45

Максимальная внутренняя емкость Ci, мкФ

0

Максимальная внутренняя индуктивность Li, мГн

0

Уровень искробезопасных электрических цепей,

подключаемых к пульту

ib

Cтепень защиты оболочкой

IP54

Уровень и вид взрывозащиты

РВ Ex ib I Мb

Габариты, мм, не более

320*288*148

Масса, кг, не более

8

Сертификат соответствия ТР ТС 012/2011 №ЕАЭС BY/112 02.01. 103 00425 до 26.01.2025
