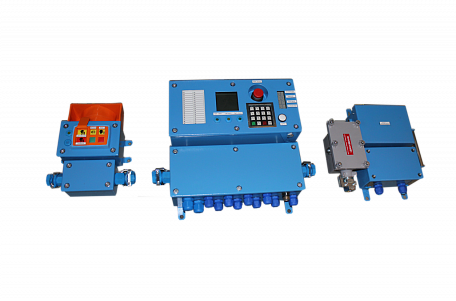

Сістэма гучнагаворачай сувязі і папераджальнай сігналізацыі СГСіПС
Прызначэнне і сфера прымянення
Сістэма гучнагаворачай сувязі і папераджальнай сігналізацыі СГС і ПС (далей сістэма) прызначана для ажыццяўлення гучнагаворачай сувязі, папераджальнай сігналізацыі і тэхналагічных блакіровак, а таксама для рэалізацыі залежнасцяў, што патрабуюцца ў сістэме кіравання ўстройствамі, якімі абсталявана месца ўстаноўкі сістэмы (блакіроўка выбуховабяспечных кантактарных выключальнікаў, кантроль сеткі датчыкаў, рэалізацыя часавых залежнасцяў і г.д.) у падземных горных вырабатках руднікоў, шахт і іх наземных збудаваннях, небяспечных па рудніковым газе і/ці гаручым пыле. Дадаткова, пры дапамозе мадэма, карыстальнік у стане кантраляваць работу сістэмы і звязанага абсталявання з паверхні, што істотна паскарае і спрашчае правядзенне дыягностыкі і рамонтаў.
Пры выкарыстанні ў якасці гучнагаворачай ствалавой сувязі сістэма забяспечвае:
-
сімплексную перагаворную сувязь паміж абаненцкімі пастамі сістэмы (функцыя ПГС);
-
святлогукавую сігналізацыю;
-
генерыраванне папераджальных сігналаў і моўных паведамленняў (пры наяўнасці ў канфігурацыі кантрольна-кіруючага ўстройства СUKS-6/SZ/1);
-
візуалізацыю аварыйных рэжымаў (пры наяўнасці ў канфігурацыі кантрольна-кіруючага ўстройства СUKS-6/SZ/2);
-
візуальную сігналізацыю рабочых рэжымаў выбраных элементаў сістэмы (пры наяўнасці ў канфігурацыі кантрольна-кіруючага ўстройства СUKS-6/SZ/2).
Пры выкарыстанні ў якасці гучнагаворачай сувязі ўздоўж забойнага, штрэкавага ці стужачнага канвеера сістэма забяспечвае:
-
перагаворную сувязь паміж абаненцкімі пастамі сістэмы (функцыя ПГС);
-
святлогукавую сігналізацыю;
-
узаемадзеянне з рудніковай сістэмай аварыйна-дыспетчарскай сувязі і апавяшчэнні тыпу ШТСІ4, SAT:
-
выклік дыспетчара і вядзенне з ім гутаркі (пры сумесным прымяненні з сістэмамі);
-
аварыйны выклік дыспетчара і ВГВЧ;
-
генерыраванне папераджальных сігналаў і моўных паведамленняў;
-
візуалізацыю аварыйных рэжымаў;
-
візуальную сігналізацыю рабочых рэжымаў выбраных элементаў сістэмы (напрыклад, датчыкі штрэкавага канвеера, забойнага канвеера, штрэкавай драбілкі, забойнай драбілкі, камбайна і г.д.);
-
аварыйнае выключэнне абсталявання з дапамогай аварыйных выключальнікаў;
-
ідэнтыфікацыю месца выключэння (візуальную разам з моўным паведамленнем);
-
вядзенне пратакола работы (архіў);
- маніторынг сістэмы з паверхні (пры выкарыстанні мадэма).
Сістэма прызначана для эксплуатацыі ў наступных умовах:
-
падземныя горныя вырабаткі руднікоў, шахт і іх наземныя збудаванні, небяспечныя па рудніковым газе і/ці гаручым пыле;
-
навакольнае асяроддзе ўтрымлівае выбухованебяспечную сумесь I катэгорыі (метан на падземных работах) і саляны пыл у паветры, агрэсіўны да металаў;
-
від кліматычнага выканання У5;
-
тэмпература навакольнага асяроддзя ад 0 да плюс 35°С;
-
адносная вільготнасць паветра (98±2) % пры тэмпературы навакольнага асяроддзя (25±2)°С;
-
атмасферны ціск (99,75±13,3) кПа;
-
запыленасць паветра не большая за 1500 мг/м3;
-
вібрацыя не большая за 25 Гц;
-
паскарэнне пры вібрацыі не большае за 10 м/с2;
-
група ўмоў эксплуатацыі ў частцы ўздзеяння механічных фактараў М18;
-
адсутнасць рэзкіх штуршкоў і ўдараў;
-
рабочае становішча ў прасторы – вертыкальнае, дапускаецца адхіленне рабочага становішча не больш чым на 15° у любы бок;
-
дапушчальныя ваганні напружання сілкавальнай сеткі ад 85 да 110 % ад намінальнага значэння.
Асаблівасці сістэмы:
-
устройствы, якія ўваходзяць у склад сістэмы, падключаны да адной з дзвюх магістраляў: штрэкавай (левай) і забойнай (правай), лічачы ад кантролера тыпу CUKS-5BX, або падключаны паслядоўна ад кантролера тыпу СUKS-6/SZ/2 (пры выкарыстанні сістэмы ў якасці гучнагаворачай ствалавой сувязі);
-
максімальная колькасць устройстваў (сеткавых вузлоў) у левай ці правай магістралі – 40 штук;
-
максімальная колькасць устройстваў (сеткавых вузлоў) у магістралі (пры выкарыстанні сістэмы ў якасці гучнагаворачай ствалавой сувязі) – 40 штук;
-
максімальная колькасць гучнагаворачых устройстваў у абедзвюх магістралях – 50 штук;
-
мінімальнае напружанне сілкавання ўстройстваў (сеткавых вузлоў) – 12.5 У DС;
-
максімальнае напружанне сілкавання ўстройстваў (сеткавых вузлоў) – 15.8 У DС;
-
намінальнае напружанне сілкавання блока сілкавання тыпу ZIM-BX/… - 30 - 250 В АС, тыпу ZIM-BX/H/… - 80-250 В пераменнага току, тыпу ZIM-BX/L/… - 35-54 В пераменнага току і 36-75 В пастаяннага току, БП-РВ – 127 В пераменнага току.
Асноўныя тэхнічныя даныя
Найменне ўстройства |
Узровень і від выбухазасцярогі Ступень засцярогі абалонкай |
---|---|
Іскрабяспечны блок сілкавання тыпу ZIМ-ВХ/… |
РВ Ex db q ib [ib Mb] I Mb X IP54 |
Лічбавае кантрольна-кіруючае ўстройства CUKS-5ВХ/… |
PB Ex ib I Mb X/PO Ex ia I Ma X IP54 |
Лічбавае кантрольна-кіруючае ўстройства CUKS-6/SZ (мадыфікацыі CUKS-6/SZ/1, CUKS-6/SZ/2) |
PB Ex ib I Mb X/PO Ex ia I Ma X IP54 |
Лічбавае кантрольна-кіруючае ўстройства CUKS-3BX/… |
PB Ex ib I Mb X/PO Ex ia I Ma X IP54 |
Лічбавае кантрольна-кіруючае ўстройства тыпу CUKS-4/… |
PB Ex ib I Mb X/PO Ex ia I Ma X IP54 |
Лічбавае кантрольна-кіруючае ўстройства тыпу CUKS-2/… |
PB Ex ib I Mb X/PO Ex ia I Ma X IP54 |
Сепаратар аналагавых сігналаў тыпу SSA -1BX (мадыфікацыі SSA-1BX/…Z/..., SSA-1BX/…W/...) |
PB Ex ib I Mb X/PO Ex ia I Ma X IP54 |
Універсальнае размеркавальнае ўстройства тыпу UR-AX/S…, UR-AX/N…, UR-AX/T, UR-AX/P |
PB Ex ib I Mb X IP54 PO Ex ia I Ma X IP54 |
Светлавыя табло тыпу TS-AX (мадыфікацыі TS-AX/I/…, TS-AX/II/…,TS-AX/III/…) |
PB Ex ib I Mb X IP54 |
Выключальнік аварыйнага спынення тыпу WZA (мадыфікацыі WZA/S0, WZA/S1, WZA/S2, WZA/S3) |
PO Ex iа I Mа X IP54 |
Іскрабяспечны аўдыяінтэрфейс тыпу IIA/… |
PB Ex ib I Mb X/PO Ex ia I Ma X IP54 |
Іскрабяспечны лічбавы канцэнтратар тыпу IKC-2X (мадыфікацыі IKC-2X/… W, IKC-2X/… Z) |
PB Ex ib I Mb X/PO Ex ia I Ma X IP54 |
Іскрабяспечны мадэм IMC-2X/1 |
PB Ex ib I Mb X/PO Ex ia I Ma X IP54 |
Іскрабяспечны лічбавы тэлефон тыпу ITC-1 |
PB Ex ib I Mb X/PO Ex ia I Ma X IP54 |
Модуль UMP-485/1, UMP-485/2, UMP-485/3, UMP-485/4 |
[Ex ib Mb] I X IР24 |
Блок спалучэння ШТСІ-4 |
[Ex ib Mb] I |
