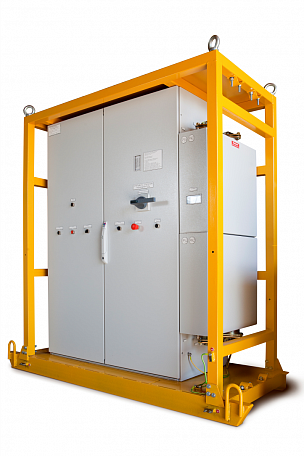

Станцыя ператваральніка частаты СПЧ

Прызначэнне і сфера прымянення

Станцыя ператваральніка частаты СПЧ (далей – СПЧ) прызначана для пуску, спынення, рэгулявання хуткасці, засцярогі адтокаў перагрузкі і кароткага замыкання трохфазных электрарухавікоў пераменнага току магутнасцю да 315 кВт, у электрапрыводах рудніковых установак.

Электрычная схема СПЧ забяспечвае:

  • пераўтварэнне напружання 660 В частатой 50 Гц сілкавальнай сеткі ў частату 0-600 Гц і напружанне 0-690 В на спажыўцу – электрарухавіку;

  • кіраванне ад дыскрэтных і аналагавых сігналаў;

  • камутацыі па шынах Profibus, DRIVE-CLiQ;

  • адлюстраванне параметраў работы на аператарскай панэлі;

  • засцярогу ад самаадвольнага ўключэння адводаў і пры кароткачасовым (да 0,1с) павышэнні напружання сеткі да 150% ад Uн;

  • засцярогу ад токаў уцечкі ў выхадным ланцугу;

  • блакіраванне кантактара пасля спрацоўвання ўстройстваў токавай засцярогі, кантролю ізаляцыі і тэмпературнай засцярогі;

  • сігналізацыю аб перагрузцы, кароткім замыканні, замыканні на зямлю ў сілавым ланцугу;

  • кантроль тэмпературы электрарухавіка.



СПЧ прызначана для работы ў наступных умовах:

  • падземныя горныя вырабаткі руднікоў, у тым ліку саляныя, што праветрываюцца свежым струменем паветра за кошт агульнай шахтавай дэпрэсіі, у якіх дапускаецца прымяненне электраабсталявання ў рудніковым нармальным выкананні;

  • тып атмасферы II прамысловая;

  • атмасферны ціск (84,0-106,7) кПа;

  • запыленасць паветра не большая за 500 мг/м3;

  • вышыня над узроўнем мора не большая за 1000 м і глыбіня не большая за 1000 м ніжэй за ўзровень мора;

  • від кліматычнага выканання У5, але пры гэтым ніжняе рабочае значэнне тэмпературы паветра пры эксплуатацыі +10°С і верхняе значэнне адноснай вільготнасці паветра (98±2)% пры тэмпературы (25±2)°С.



Асноўныя тэхнічныя даныя

Найменне параметра

Значэнне

Намінальнае напружанне сілкавання, В

660

Намінальная частата напружання сілкавання, Гц

50±1

Намінальнае напружанне ланцугоў кіравання, В

24/42/220

Ахаладжальнае асяроддзе

Ахаладжальная вадкасць з 20 % утрыманнем этыленгліколю

Разліковая магутнасць, кВт, не большая за

315

Габарытныя памеры, мм

2053х856х2083

Маса, кг, не большая за

900

Ступень засцярогі

IP54

Дадатковыя параметры СПЧ:

·       адхіленні напружання сеткі плюс 10% і мінус 15% ад намінальнага значэння;

·       выкананне – рудніковае нармальнае РН2;

·       намінальныя рабочыя значэнні механічных знешніх фактараў уздзеяння адпавядаюць групе механічнага выканання М6;

·       рабочае становішча ў прасторы вертыкальнае. Дапускаецца нахіл да 15° у любым напрамку.


Заключэнне аб адпаведнасці рудніковаму нармальнаму выкананню БГХП №562.3.2022 BY да 24.05.2025
